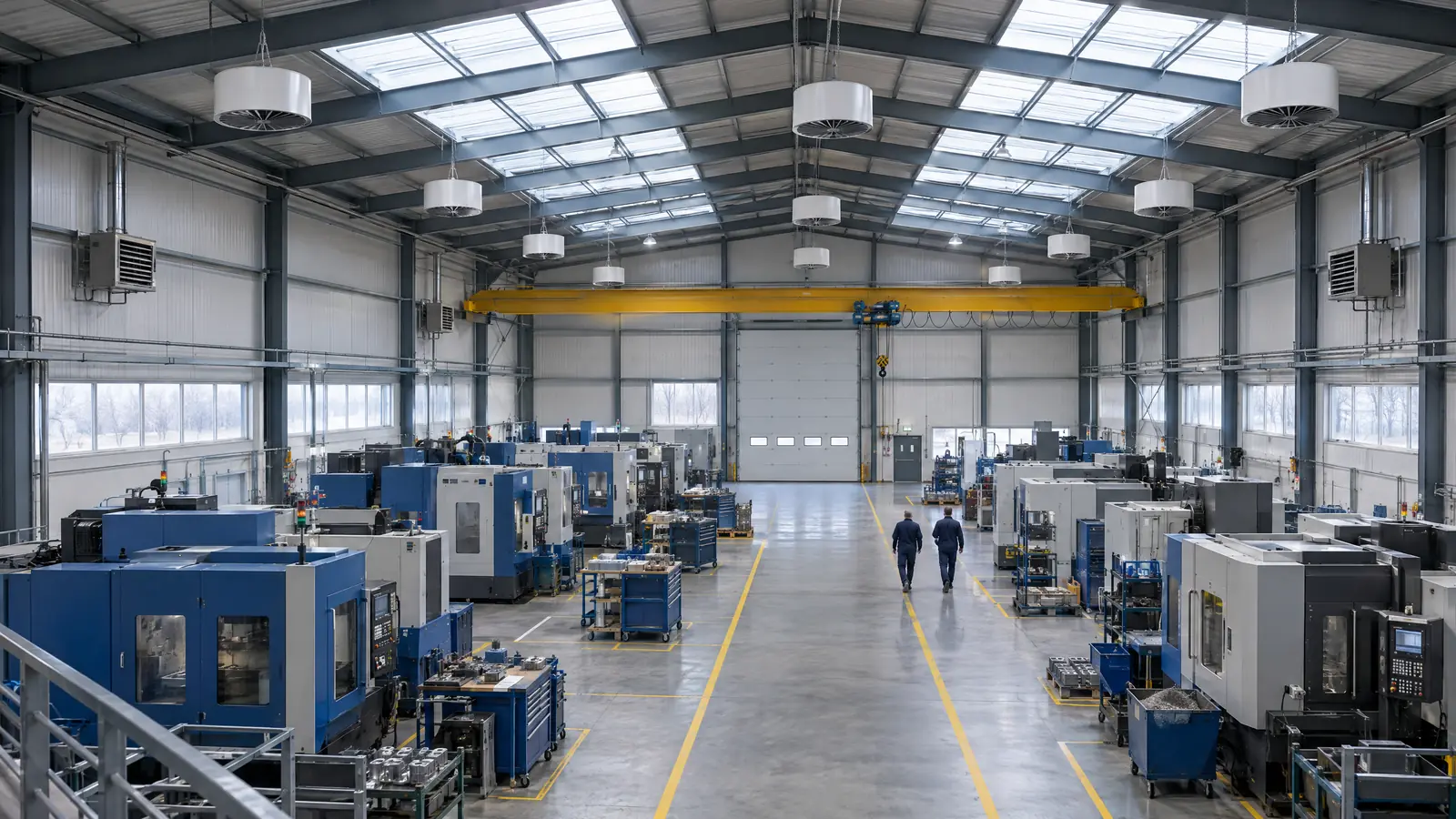

Dans un hall de production de 10 mètres de haut, l'air le plus chaud de l'usine se trouve là où personne ne travaille : sous la toiture. Un destratificateur industriel le renvoie vers les postes de travail, sans produire un watt de chaleur en plus. Encore faut-il le dimensionner correctement, le poser au bon endroit et choisir un installateur qui sécurise la prime CEE.
Cette page s'adresse aux responsables de site, de maintenance et de travaux. Elle explique comment on dimensionne une installation, comment se passe le chantier, ce qu'il coûte et comment choisir l'installateur. Pour le principe de la déstratification, commencez par notre guide du destratificateur d'air.

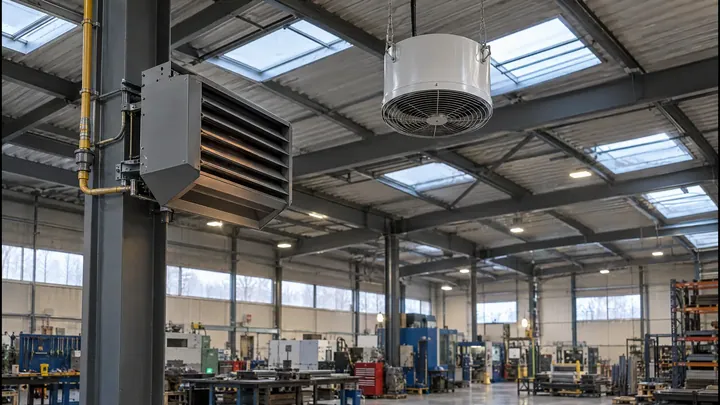

Ce qui distingue un destratificateur industriel d'un ventilateur
Un destratificateur d'air industriel n'est pas un ventilateur de plafond en plus grand. Il est conçu pour les bâtiments de grande hauteur, et trois caractéristiques le définissent :
- il aspire l'air dans la partie haute du volume et le renvoie vers le sol en une colonne lente, sans courant d'air au poste de travail ;
- il est piloté par une sonde de température placée en partie haute : il ne tourne que lorsque l'air chaud s'accumule sous la toiture ;
- il ne chauffe pas : il redistribue la chaleur déjà produite par vos aérothermes, générateurs d'air chaud ou centrales de traitement d'air.
Ce ne sont pas des détails techniques : ce sont des conditions de la fiche CEE IND-BA-110. Un brasseur d'air plafonnier ou un appareil qui chauffe l'air n'y donne pas droit.
Quelles usines ont intérêt à s'équiper ?
La déstratification rapporte quand l'air chaud a de la place pour monter et qu'il coûte cher à produire. Les bons candidats réunissent ces critères :
- une hauteur sous plafond ou sous faîtage de 5 mètres ou plus ;
- un local complètement clos, chauffé à 15 °C ou plus quand il est occupé ;

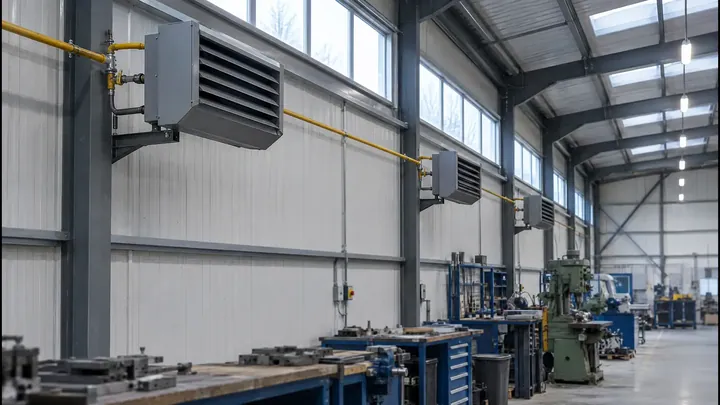

- un chauffage par air chaud : aérothermes, générateurs d'air chaud, rooftops, centrales de traitement d'air ;
- des ateliers de production, d'usinage, d'assemblage ou de maintenance.

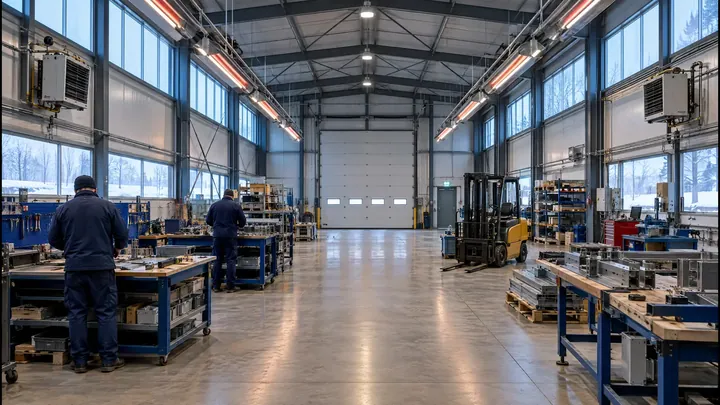

Avec un chauffage radiant (tubes, panneaux ou cassettes), l'opération reste éligible, mais la prime est environ trois fois plus faible. Notre comparatif des solutions de chauffage d'un atelier détaille air chaud et radiants. Les entrepôts logistiques, les réserves et les locaux de stockage sont exclus.
Ce que la déstratification récupère se mesure. Dans une usine équipée de 217 destratificateurs, l'écart de température entre le sol et la toiture atteignait 6 °C avant les travaux : de la chaleur payée, mais perdue sous le toit.
Comment on dimensionne une installation
Le nombre d'appareils ne se déduit pas de la surface. Deux halls de 11 et 12,5 mètres de haut ont par exemple demandé 26 appareils. Il ressort d'une étude en trois temps.

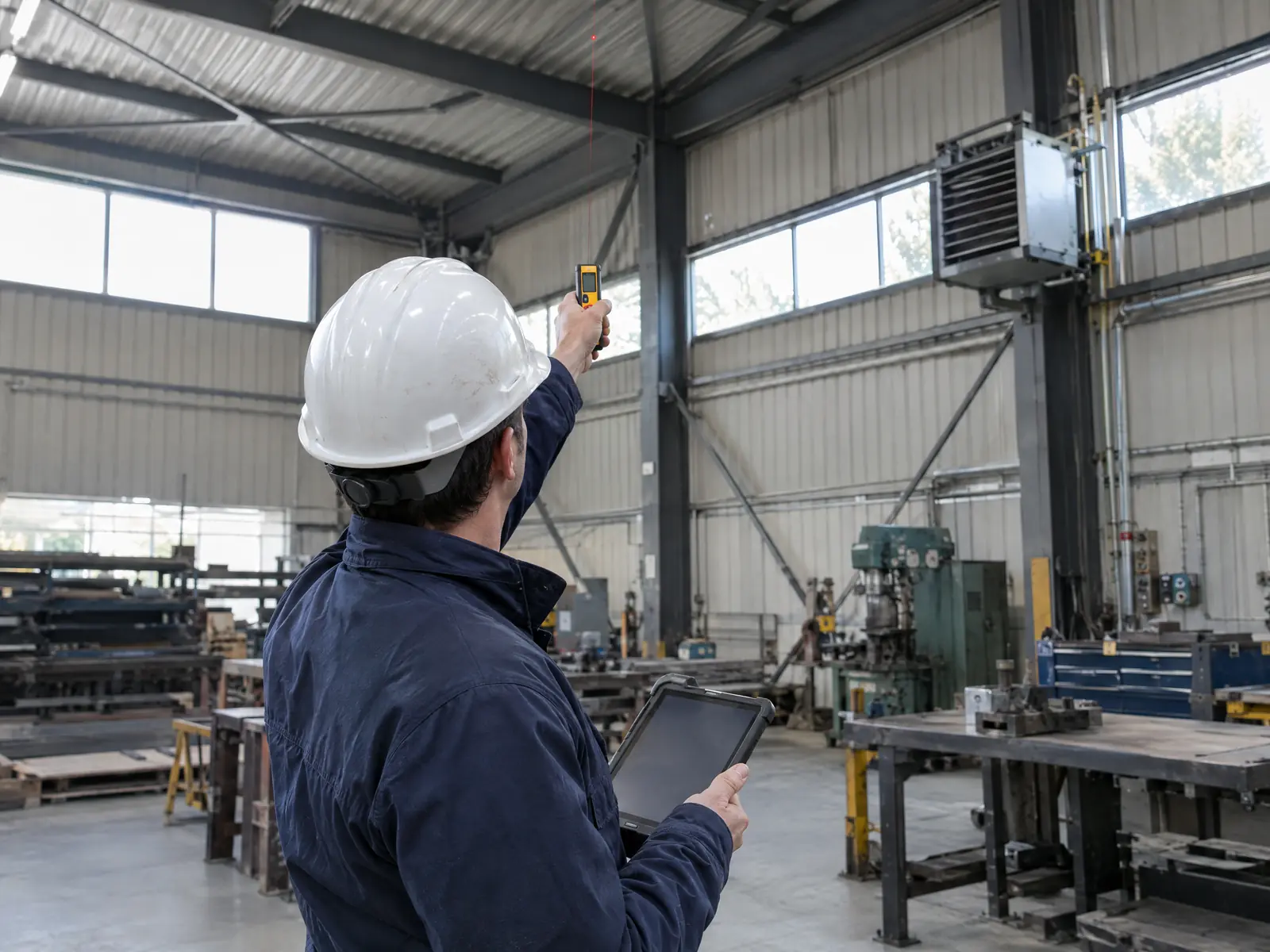

La visite technique
Tout commence sur place. Le technicien relève :
- la hauteur sous faîtage, la surface et le volume de chaque zone ;
- la puissance des appareils de chauffage, lue sur leurs plaques signalétiques ;
- les obstacles en partie haute : pont roulant, gaines, éclairage, réseaux de sprinklage ;
- les zones de travail, et celles où le flux d'air ne doit pas tomber.
La note de dimensionnement

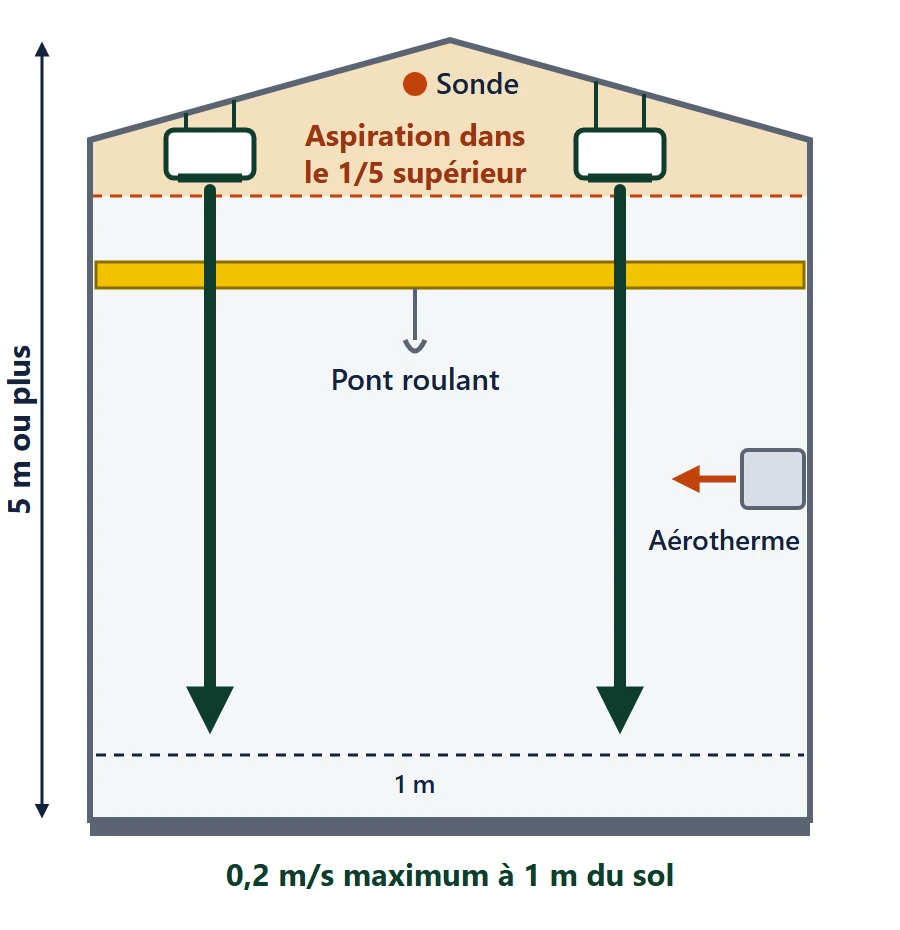

Elle calcule le brassage d'air nécessaire par heure pour tenir la consigne de température. Elle en déduit le nombre d'appareils, leur modèle et leur hauteur de pose. La fiche CEE en fixe les règles : pour un appareil à flux vertical, l'aspiration se fait dans le cinquième supérieur de la hauteur, et l'air arrive au sol à 0,2 m/s au plus à un mètre de hauteur.
Elle est établie par un bureau d'études qualifié OPQIBI 1327 ou 1717, ou par un professionnel qui réalise ses études selon les normes d'audit énergétique (NF EN 16247). Vous la signez aussi : c'est vous qui validez les hypothèses retenues.
Le plan de pose
Le calepinage place chaque appareil sur le plan du bâtiment, à l'écart des obstacles, avec la sonde de régulation en partie haute. Le nombre d'appareils posés doit correspondre à celui de la note : c'est l'une des pièces que vérifie un contrôle CEE.
Comment se passe l'installation d'un destratificateur
- Vérification de l'éligibilité : hauteur, surface, mode et puissance du chauffage.
- Visite technique et note de dimensionnement, puis devis avec la prime déduite.
- Signature du devis et des documents CEE avant les travaux. Signés après, la prime est perdue.
- Pose : appareils fixés sous la charpente depuis une nacelle, raccordés au réseau électrique, sonde installée en partie haute.
- Mise en service : réglage des seuils de déclenchement et vérification du flux au sol.
- Dossier de fin de travaux : attestation, photos et facture, pour le versement de la prime.
Sur la plupart des sites, la pose prend un à deux jours, sans arrêter la production. Le chantier avance zone par zone, et les interventions sous un pont roulant se calent sur ses temps d'arrêt.
Combien coûte un destratificateur industriel ?
Le prix dépend moins de l'appareil que du chantier. Un exemple réel : deux halls de 11 et 12,5 mètres, 740 kW de chauffage à air chaud, 26 appareils installés pour un devis de 22 644 € TTC, soit un peu moins de 900 € par appareil posé.
Ce qui fait varier le devis :
- le nombre d'appareils, issu de la note de dimensionnement ;
- la hauteur de pose, qui fixe le type de nacelle et le temps de chantier ;
- les obstacles en partie haute : pont roulant, gaines, réseaux ;
- l'alimentation électrique à tirer jusqu'aux appareils ;
- la régulation : sondes, thermostats, pilotage éventuel par zones.
Ce que la prime CEE prend en charge
Pour un bâtiment industriel, la prime ne dépend ni du nombre d'appareils ni de la hauteur. La fiche IND-BA-110 la calcule à partir de la puissance nominale du chauffage du local et de la zone climatique. Voici le nombre de kWh cumac accordés par kW de chauffage :
| Chauffage du local | Zone H1 | Zone H2 | Zone H3 |
|---|---|---|---|
| Convectif (air chaud) | 7 200 | 8 000 | 8 500 |
| Radiatif | 2 500 | 2 800 | 3 000 |
Sur le site des 26 appareils, en zone H1 : 740 kW × 7 200 = 5 328 000 kWh cumac. Valorisés au prix du marché au moment de la signature, ils ont couvert l'intégralité du devis. Ce prix évolue : le montant exact de la prime n'est confirmé qu'au devis, après la visite technique. Un local chauffé à la fois par air chaud et par radiants cumule les deux montants. Pour faire le calcul avec vos puissances, utilisez notre simulateur de prime CEE IND-BA-110.
Comment choisir un installateur de destratificateur
Un bon installateur se reconnaît à ce qu'il fait avant de vous envoyer un prix :
- il vient sur place avant tout devis : sans relevé des plaques de chauffage, la prime annoncée n'est qu'une estimation ;
- il vous remet une note de dimensionnement et un plan de pose établis par un professionnel qualifié ;
- il est assuré en décennale pour les travaux d'électricité, comme l'exige la fiche CEE ;
- il fait signer les documents CEE avant les travaux et vous dit qui verse la prime, et quand ;
- son devis détaille le nombre d'appareils, leur marque et référence, la régulation et la prime déduite ;
- il peut montrer des sites comparables au vôtre : même hauteur, même mode de chauffage.
Deux signaux doivent vous arrêter : une installation sans sonde de régulation en partie haute, et un appareil présenté comme « chauffant ». Dans les deux cas, la prime est perdue.
Votre usine est-elle éligible ?
Si vos ateliers dépassent 5 mètres sous plafond, se chauffent à l'air chaud et à 15 °C ou plus, un destratificateur industriel compte souvent parmi les travaux les plus rentables. Selon les bâtiments, il réduit la consommation de chauffage de 20 à 30 % : le détail des économies est dans notre guide du destratificateur d'air.
Le plus simple est de commencer par notre test d'éligibilité à la déstratification : deux minutes pour savoir si votre site entre dans les critères. La visite technique donne ensuite le nombre d'appareils et le montant exact de la prime.
Questions fréquentes
Combien de destratificateurs faut-il dans une usine ?
Le nombre sort de la note de dimensionnement : il dépend du volume, de la hauteur et des obstacles, pas seulement de la surface. Deux halls de 11 et 12,5 mètres ont demandé 26 appareils ; une grande usine en compte 217.
Quel est le prix d'un destratificateur industriel posé ?
Sur un chantier réel de 26 appareils, un peu moins de 900 € par appareil posé. La prime CEE, calculée sur la puissance du chauffage, peut couvrir tout ou partie du devis.
Combien de temps dure l'installation ?
Un à deux jours sur la plupart des sites, sans arrêter la production. Les très grands bâtiments demandent davantage, la pose avançant zone par zone.
Qui peut installer un destratificateur industriel ?
Un professionnel assuré en décennale pour les travaux d'électricité, à partir d'une note de dimensionnement et d'un plan de pose établis par un bureau d'études ou un professionnel qualifié. Les documents CEE se signent avant les travaux.
Quelle est la durée de vie d'un destratificateur industriel ?
La fiche CEE retient une durée de vie conventionnelle de 15 ans. C'est sur cette durée que sont calculés les kWh cumac de la prime.
